关键词：耐磨陶瓷导风板、耐磨陶瓷复合衬板、焊接式燕尾型耐磨陶瓷衬板。
内容提要：
008PG国际牌耐磨陶瓷导风板是为解决AQC锅炉过热器管箱被磨穿变乱而专门设计和研发的 ，齐全解决了AQC锅炉过热器管箱被磨穿的难题。耐磨陶瓷导风板是在75*75mm的角铁内衬耐磨陶瓷 ，既阐扬了陶瓷的耐高温性 ，耐磨性 ，又阐扬了金属资料高强度、高韧性和易成型的特点 ，008PG国际怪异的燕尾导轨技术使陶瓷和金属复合在一路 ，最终达到增长设备使用寿命的主张。
008PG国际占有23年专业出产耐磨陶瓷的经验 ，以高品质的创新产品、合理的价值和美满的售后服务赢得了世界数千家客户的认可和赞美 ，感激您多年的陪同 ，您信任的设备防磨专家将一向陪您企业节能降耗 ，减员增效 ，削减传染。
一、存在问题
近年来 ，纯低温余热发电站随着运行功夫的耽搁 ，露出出最大的问题是AQC锅炉管箱的磨穿变乱。2009年四川某水泥有限公司的7.5MW纯低温余热发电站投入运营 ，该站为单压系统 ，窑头AQC锅炉为立式 ，废气从上而下经过热器、蒸发器和省煤器进入锅炉内部 ，运行期间曾产生过热器和省煤器管箱磨穿变乱 ，被迫解列运行 ，运营成本增长。我公司针对此问题进行了改进 ，获得优良成效。
二、原因分析和应对措施
1）偏风。初期查抄发现AQC锅炉废气进口处无导风装置 ，存在废气偏风 ，过热器部门管件磨损严沉 ，引起磨穿泄漏。随后对磨穿的管件进行焊堵隔离 ，同时用75mm角铁在进风口处装置了导风装置 ，四川某水泥厂AQC锅炉进风口处的导风叶片 ，是由300多根75mm角铁组成。运行半年后 ，陆续出现角铁磨断的景象。
2）导风装置败坏。经过半年的运行 ，过热器再次出现磨穿泄漏。�；槌⑾肿爸玫慕翘挤缱爸么竺婊湫� ，部门磨断 ，再次产生偏风效应。关于磨损的机理 ，文件钻研以为：含尘气体对磨损量的关系是 ，磨损量与风速的三次方成正比 ，风速越高 ，磨损量越大；粉尘质量浓度对磨损呈线性关系；粒径越大 ，磨损越大 ，其中当粉尘粒径dp=（90±2）μm时磨损最大 ，dp=5~10μm时 ，磨损量无显著变动。因而降低了窑头排风机转速以削减磨损 ，耽搁AQC锅炉使用周期。有人不安降低风速后会影响发电量 ，其实从热功效能角度看 ，削减风量的同时 ，废气温度会大幅升高 ，发电量是一样的。
三、装置焊接式燕尾型耐磨陶瓷的防磨导风板
上述两种措施的执行 ，可有效地削减磨损。但若运行功夫增长 ，依然面对管箱磨穿泄漏的问题。经分析 ，借鉴目前立磨磨辊轴�；ぬ缀脱》刍潭ǖ枷蛞镀系姆滥プ龇� ，在现有前提下 ，在导风叶片上焊接7mm厚（凭据客户要求的使用寿命长短 ，调整陶瓷厚度）的
耐磨陶瓷片 ，用以�；そ翘挤缱爸�。
针对导风叶片结构和高温工况 ，将选取耐磨性好的耐磨陶瓷 ，其次陶瓷的固定方式选取靠得住的装置方式 ，此装置方式要求较高 ，必须满足两个前提：
�。�1） 陶瓷质量好 ，选取干压成型的铬刚玉陶瓷 ，硬度高 ，韧性强 ，烧结时不变形；
�。�2） 燕尾条要好 ，燕尾条的材质要求有优良的热不变性 ，不容易变形 ，固定陶瓷时要容易穿进去 ，装配精度要求高；

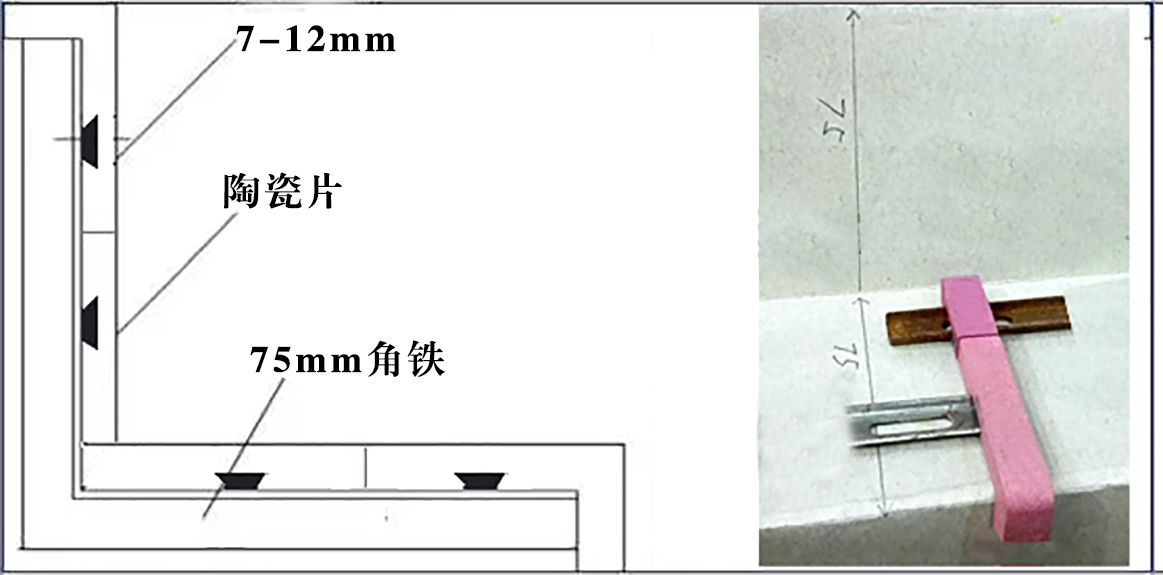

下图为焊接式燕尾型耐磨陶瓷的防磨导风板 ，图1。

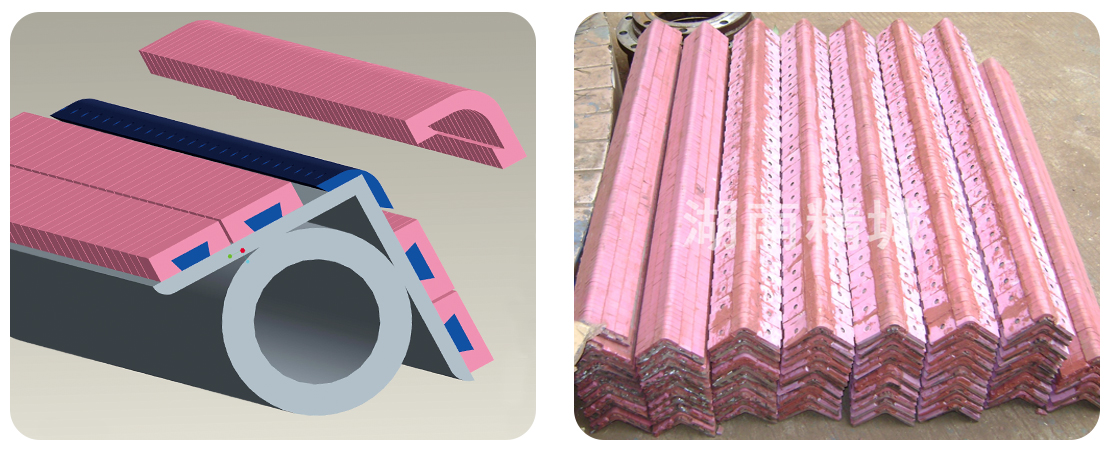

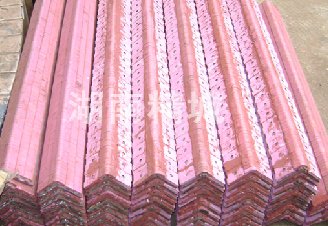

图1 焊接式燕尾型耐磨陶瓷的防磨导风板形状、制品
由图1可见 ，将设计成角铁单边状态的燕尾型陶瓷片焊接在角铁内部 ，这种工艺表表平坦 ，瓷片之间无缝隙 ，比起焊接中央有孔洞陶瓷的技术更先进 ，更靠得住。曲直势对好比下：
（1）固定方式选取机床燕尾导轨技术 ，将原先的点焊接技术改为燕尾条固定 ，增长固定面 ，燕尾条不会热变形 ，没有虚焊 ，装配精度高 ，陶瓷表表无缝隙；
（2）以前选取中央留有Φ8mm孔洞的陶瓷 ，固定方式为点焊接的方式 ，焊接时在陶瓷孔洞内搁置螺栓垫片 ，并且还要用CO2�；ず附菟ǖ嫫虢翘附� ，再拧上陶瓷螺帽将孔洞填平 ，这种法式繁琐 ，不容易操作 ，焊接点存在虚焊也没法检测 ，装置完陶瓷后 ，表表不平坦 ，孔洞上的陶瓷螺帽在高温下出格容易脱落 ，且给风力磨损留有机遇 ，并不能齐全解决磨损之难题。若是选取焊接式燕尾型耐磨陶瓷的防磨导风板 ，设备使用寿命增长 ，使用一年后用游标卡尺丈量陶瓷片厚度没有变动 ，平坦无脱落 ，耐磨机能和热不变机能较好。
四、实现语
从磨损机理思考 ，降低风速、粉尘浓度和粒径均能削减磨损。在高温高粉尘浓度的工况下 ，用焊接
耐磨陶瓷衬板在导风叶片上�；さ挤缱爸� ，可预防气体呈显飓流效应 ，从而降低磨损速度；出产操作上 ，通过降低系统拉风量 ，降低粉尘活动速度和粉尘总量 ，改善了工况。两者相结合 ，能够降低AQC锅炉管箱的磨损 ，耽搁使用周期5年以上 ，每年可节约几十万的导风叶片和过热器管箱的守护用度。
??文/魏晓军
